MCMILE米乐集团论文嘉奖丨电子科技大学基础与前沿学院董帆课题组钟丰忆凭借使用我们MCMILE米乐集团的产品，颁发了最新钻研成就！
第一作者：：钟丰忆
通讯作者：：董帆
颁发期刊：：ADVANCED SCIENCE
影响因子：：14.3
尝试方向：：通过提出的原位杂交战术在CsPbBr3-CsPb2Br5多型纳米晶体（113-125 PNs）中创建了晶格匹配的共原子界面，以说明该怪异界面内潜在的电荷转移机制。
地点学堂：：电子科技大学基础与前沿学院 董帆课题组

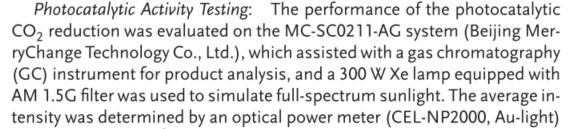

异质结因其优良的光生电子-空穴分离能力，在光催化CO?还原领域拥有辽阔远景。然而，传统后组装异质结中由于多相界面处原子晶格失配导致的高界面电荷转移势垒成为一大阻碍。本钻研以CsPbBr?-CsPb?Br?多型纳米晶（113–125PNs）为例，通过提出的原位杂化战术构建了晶格匹配的共原子界面，阐了然该怪异界面内的电荷转移机制。与CsPbBr?纳米晶相比，113–125PNs的光催化CO?还原活性显著提高了3.6倍（5小时内达到173.3 μmol?¹g?¹）。此外，开尔文探针力显微镜了局显示，该晶格匹配共原子界面内的内建电场从43.5 mV加强至68.7 mV，为电荷分离和定向迁徙提供了更强的驱动力。超快瞬态吸收光谱揭示了该晶格匹配共原子界面内额外的电荷载流子转移蹊径。因而，这种怪异的共原子界面显著推进了界面电子耦归并降低了电荷转移势垒，从而实现了高效的电荷分离和转移。这些发现强调了异质结设计中界面结构的重要性，并加深了对界面与载流子动力学之间复杂相互作用的理解。
大气中CO?水平的不休上升及其对全球气象的负面影响，促使人们开发可持续技术以削减CO?排放。光催化CO?还原利用太阳能将CO?转化为有价值的化学品或清洁燃料，提供了一种有吸引力的解决规划。在各类半导体资猜中，CsPbBr?钙钛矿纳米晶因其优异的光电机能，蕴含可调带隙和高电子-空穴迁徙率，受到了宽泛关注。然而，光生电荷的急剧复合限度了其整体光催化效能。为了提高CsPbBr?钙钛矿纳米晶的光催化机能，提高电荷分离效能成为当务之急。
在追求显著提高CsPbBr?钙钛矿纳米晶电荷分离效能的过程中，执行异质结杂交战术成为一种有效伎俩。异质结的构建扭转了分歧资料的电子结构和能带分列。在异质结中，作用机制涉及形成电位梯度，推进电荷载流子的定向移动和空间分离。异质界面处的化学调制进一步放大了光催化反映的整体效能，使异质结成为定制CsPbBr?钙钛矿纳米晶化学行为的有力战术。然而，必须认可异质结设计存在显著局限性，重要源于传统异质界面处的晶格原子失配。这种失配引入了高电荷转移势垒，限度了电子和空穴的有效分离。因而，必须克服这一限度以开释CsPbBr?钙钛矿纳米晶电荷分离的全数潜力。
多型纳米晶的概念有望成为克服传统异质结界面处因晶格原子失配导致的显著电荷转移势垒的有力战术。多型纳米晶由两种或多种拥有一样晶体结构但分歧晶格常数和堆叠序列的相组成，这些分歧的晶格结构在晶体成长过程中动态形成。这种多样的晶格结构能够显著缓解异质结界面处的电荷转移势垒，从而提高光生电子和空穴的分离效能。
一个引人入胜的多型纳米晶系统是CsPbBr?-CsPb?Br?多型纳米晶（113–125PNs），它们拥有怪异的电子性质，能够推进高效的电荷分离和转移。在光引发下，由于CsPbBr?的有利能带结构，电子和空穴在CsPbBr?中天生。CsPbBr?和CsPb?Br?之间的界面内建电场有助于电荷的定向传输，预防其复归并提高电荷分离效能。此外，异质布局造将光生电荷载流子导向界面区域，在那里产生CO?还原（如图1a的示意图所示）。然而，这些多型纳米晶若何有助于缓解异质结界面处的电荷转移势垒并提高电荷分离效能仍是一个普遍挑战，也是本钻研旨在解决的问题。
在本钻研中，我们通过原位热注入法合成了113–125PNs。了局批注，多型纳米晶能够突破传统异质结界面处因晶格原子失配导致的电荷分离效能限度。高角度环形暗场扫描透射电子显微镜（HAADF-STEM）揭示了113–125PNs共原子界面处原子结构的共存？？奶秸肓ο晕⒕担↘PFM）尝试进一步证实，电荷能够通过共原子界面处的内建电场在CsPbBr?和CsPb?Br?相之间高效转移。超快飞秒瞬态吸收光谱（TAS）从电子动力学的角度深刻分析了该共原子界面内的载流子分离过程。多型纳米晶共原子界面为载流子的天生 、、分离和转移提供了额外位点。因而，113–125PNs在仿照太阳光照射下5小时内实现了173.3 μmol?¹g?¹的优异CO?-to-CO产率，是纯CsPbBr?钙钛矿纳米晶的3.63倍。所有尝试了局批注，113–125PNs内怪异的共原子界面结构有助于高效电荷分离并克制电荷复合，从而提高了光催化CO?还原机能。本钻研开发了一种拥有共原子界面的异质结，并强调了理解光催化反映中载流子动力学与界面晶格结构之间复杂相互作用的重要性。
MC-SPB10
了局与会商
3.1. 共原子界面的构建与表征
113–125PNs内的共原子界面是通过可控的两步反映原位合成的。首先，使用典型的热注入法合成CsPbBr?纳米晶，随后引入PbBr?先驱体，导致CsPbBr?理论CsPb?Br?畴的成核和成长。图1g展示了合成的CsPbBr?纳米晶的状态，通过 aberration-corrected高分辨率HAADF-STEM表征，批注CsPbBr?纳米晶出现出典型的钙钛矿立方状态。113–125PNs的多型结构是通过部门相变构建的，即将CsPbBr?晶体相冷却并反复加热至210°C。从CsPbBr?纳米晶衍生的113–125PNs继承了CsPbBr?相的重要原子分列和根基立方状态（图1b）。同时，调整再结晶反映功夫和温度能够节制CsPb?Br?颗粒在CsPbBr?立方体上的原位成长水平。透射电子显微镜（TEM）图像批注，随着反映功夫的耽搁，CsPb?Br?相逐步成长（图S1，支持信息）。随着反映功夫的耽搁，初始的CsPbBr?纳米晶结构逐步坍塌。最终，CsPb?Br?层状结构齐全成立，导致有利的多型纳米晶配置失落，如图1h所示。此外，我们对CsPbBr? 、、CsPb?Br?和113–125PNs别离进行了晶格间距分析，了局批注113–125PNs由CsPbBr?和CsPb?Br?相组成，晶格间距别离为4.57和2.69 Å（图1i），其中4.57 Å对应于（110）晶面，2.69 Å对应于（310）晶面。为了确认113–125PNs的共同晶面，我们鉴别了相应的垂直晶面，并最终确认113–125PNs的共同晶面是CsPb?Br?的（-130）晶面和CsPbBr?的（1-10）晶面。能量色散谱元素映射（图1c–e）用于表征随机选择的113–125PNs中的元素散布。通常平面光谱图仅检测到样品中Cs 、、Pb和Br元素的均匀散布。晶格条纹和映射的匹配证明113–125PNs齐全由CsPbBr?和CsPb?Br?两相组成。为了更深刻地理解113–125PNs中的界面，我们利用代表性的部门放大3D模型图来分析113–125PNs异质界面（图1j）。CsPbBr?和CsPb?Br?在界面处以交错方式分列。我们进一步为113–125PNs异质界面内的CsPb?Br?和CsPbBr?相成立了理论模型（图1f），相应了局批注，CsPb?Br?在CsPbBr?结构域上的成长与Cs?或Pb²?离子共享共同天堑阳离子结构以确保晶格兼容性。这种怪异的天堑进一步由两相界面处一样原子的存在所证明，共同组成了113–125PNs异质界面内晶格匹配的共原子晶体结构。这些共享的原子配置在两共存相之间构建了共原子界面蹊径，推进了多型相的更缜密集成，并成立了更高效的电荷转移通道。一样原子的存在是多型纳米晶的关键组成部门，有效缓解了异质结界面处的电荷转移势垒，从而提高了光生电子和空穴的分离效能。除了状态特点外，我们还通过X射线衍射（XRD）和X射线光电子能谱（XPS）确认了113–125PNs的组成结构。113–125PNs的XRD图谱（图2a）出现出典型的CsPb?Br?衍射图谱，峰加强并保留了CsPbBr?的特点峰，批注存在CsPbBr?和CsPb?Br?结构，并证了然所得113–125PNs的多型结构。此外，XPS全谱（图2c）中未检测到其他元素，间接批注113–125PNs由CsPbBr?和CsPb?Br?均匀组成。所有了局批注，晶格匹配的共原子界面已在113–125PNs内成功原位构建。
3.2. 共原子界面处的电荷转移机制
为了钻研113–125PNs内CsPbBr?和CsPb?Br?相之间的电荷转移关系，并证明多型在光催化中的凸起贡献，我们在原子水平上对113–125PNs内CsPbBr?和CsPb?Br?相之间的界面电子相互作用进行了全面索求。首先使用高分辨率XPS比力了CsPbBr?纳米晶和113–125PNs的各自化学状态，以钻研两相之间的化学相互作用和电子转移。CsPbBr?纳米晶的Pb 4f?/?和Pb 4f?/?的结合能别离位于143和138.1 eV（图2d）。相比之下，113–125PNs的结合能峰正移至143.1和138.3 eV。113–125PNs的Br 3d?/?和Br 3d?/?信号相对于CsPbBr?纳米晶的68.3和69.3 eV负移至67.9和69.0 eV（图2g）。在113–125PNs中，Pb结合能的增长批注Pb周围电子密度降低，这些电子转移至Br。由于Br的电负性较高，Br更偏差于接受这些电子。电子结合能的变动归因于CsPbBr?和CsPb?Br?之间的晶格匹配，这导致界面处晶格扭曲，进而引起Pb和Br周围电子环境的变动。电子定位函数（ELF）也显示电子在113–125PNs界面的Br原子上堆集（图S2，支持信息），这与XPS了局一致。此外，在CsPbBr?和CsPb?Br?相之间的共原子界面处形成内建电场，导致界面处能级调制，进一步推进空间电荷分离。使用推算出的带隙值（图S3，支持信息）和丈量到的价带能量（图S4，支持信息），能够概述CsPbBr?和CsPb?Br?的带地位，如图2b所示。通过密度泛函理论（DFT）推算，我们获得了CsPbBr?和CsPb?Br?的功函数别离为5.517和4.367 eV。CsPbBr?的较大功函数意味着113–125PNs中的电子更不易从CsPbBr?逸出，扭转了传统的电荷转移机制，并导致形成典型的S型异质结而非传统的I型异质结。S型异质结批注，在CsPbBr?基底上成长CsPb?Br?构建了晶格匹配的共原子界面，能够降低电荷转移势垒并推进CsPbBr?内的电子转移。从理论上讲，这使得113–125PNs更适合用于光催化CO?还原。我们选取KPFM技术对113–125PNs中光生电荷的传输行为进行了系统钻研。KPFM测试可能直接可视化和定量分析纳米资料的部门理论电位，为理解其电荷载流子行为和电荷转移机制提供了有价值的见解。理论电位散布分析能够展示电荷转移驱动力的强度。图S5和S6（支持信息）展示了CsPbBr?和113–125PNs的三维理论电位散布图。色彩标度代表理论电位值，紫色暗示高电位值，红色暗示低电位值。三维理论电位散布分析批注，CsPbBr?和113–125PNs的理论电位散布相对均匀。此外，相应的线扫描理论电位散布图显示，CsPbBr?和113–125PNs的理论电位别离丈量为43.5和68.7 mV（图2e，h）。这种分歧的理论电位批注，113–125PNs拥有更强的界面电场，这能够作为推进电荷分离和定向迁徙的高效驱动力，逾越高度高效的共原子界面。CsPbBr?理论电位的相对均匀散布批注纳米晶内部电荷堆集和电荷转移至少。这归因于不足内部界面电场，导致CsPbBr?理论电荷载流子分离效能低下。相比之下，拥有晶格匹配共原子界面的113–125PNs不仅作为骨架支持以维持界面不变性并削减两相之间的电荷转移势垒，并且更重要的是，在界面处创建内部电场，加强电荷分离并推进界面电荷转移。总之，共原子异质结界面处更强的内部电场导致更显著的电荷堆集区域，推进更有效的电荷分离和转移过程，这对于加强CO?光催化还原至关重要。
3.3. 光电化学机能的动态分析
我们进一步表征了光电机能，以深刻理解113–125PNs光电机能与光催化活性之间的结构-活性关系。首先，光捕获能力是光催化机能的必要前提。通过紫外-可见漫反射光谱（UV–vis DRS）吸收光谱对合成的CsPbBr?纳米晶和113–125PNs的光捕获能力进行了评估（图S7，支持信息）。幸运的是，113–125PNs维持了与CsPbBr?纳米晶类似的基础设施。CsPbBr?和113–125PNs的光谱在可见光区域均阐发出类似的吸收，批注多型113–125PNs是有前途的光催化资料。此外，选取纳秒级功夫分辨荧光衰减光谱钻研了CsPbBr?纳米晶和113–125PNs中的电子转移动力学（图2f）。了局批注，113–125PNs的载流子寿命显著长于CsPbBr?纳米晶。113–125PNs的共原子两相界面能够通过界面电子耦合显著影响电子-空穴对的库仑相互作用，推进电子和空穴的转移并降低非辐射复合的可能性。耽搁的载流子寿命加强了它们在复合前参加光催化反映的潜力，从而推进了光催化过程。为了进一步索求113–125PNs光电流响应的变动，进行了光电流响应丈量（图2i）。光生载流子的数量直接决定光电流的强度。与CsPbBr?纳米晶相比，113–125PNs显示出更强的光电流信号。这种增长的光电流归因于113–125PNs两相界面处一样原子的分列，这降低了界面电位势垒以推进电荷转移，并推进了光生电子和空穴的分离。随着光照循环次数的增长，CsPbBr?纳米晶和113–125PNs的光电流密度均出现降落趋向。光电流密度的降落在光电流丈量中极度常见，由于初始电化学反映使资料处于非稳态。随着持续光照，资料逐步不变，导致光电流密度初始降落。总体而言，这些微尺度电子表征批注，113–125PNs内晶格匹配的共原子界面显著加强了界面电子耦合，从而克服了界面电荷转移势垒并推进了电荷转移。这些优势将共同推进最终提高光催化机能。
本钻研聚焦教育领域资源分配不均 、、共享机制不美满的问题，旨在借助网格技术达成远程教育资源的全面共享与高效治理，推动教育平正与质量提升。
钻研综合使用文件钻研 、、尝试与系统设计等步骤。先梳理有关领域成就奠定理论基础，再通过尝试验证网格技术在远程教育资源存储与复原的可行性，最后按软件工程流程实现远程教育网格系统的设计实现，期间突破了主疏导分辨区表及疏导区备份复原的技术难题。
成就上，成功搭建起可实现多媒体资源提交 、、搜索 、、获取 、、存储与复原等职能的远程教育网格系统，借助网格技术构建了有效的资源共享机制，还具备创新性的系统架构与职能？？榛。
浏览MCMILE米乐集团官网查看更多产品详情
www.mc-sci.com
1
END
1
